PTFE彈簧蓄能密封圈耐腐蝕性能解析

在化工、石油、制藥及半導體制造等高要求行業中，設備密封系統長期暴露于強酸、強堿、有機溶劑及高溫流體中。普通橡膠密封件往往數周甚至數天內即發生溶脹、硬化或脆裂，導致介質泄漏、產線停機和安全隱患。PTFE彈簧蓄能密封圈憑借其卓越的化學惰性與寬溫域適應性，正成為苛刻腐蝕環境下密封設計的核心元件。本文深入解析PTFE彈簧蓄能密封圈耐腐蝕性能的關鍵機制與應用優勢。

一、PTFE材料基礎：為什么能耐受絕大多數化學介質？

聚四氟乙烯（PTFE）被稱為“塑料王”，其分子結構由碳-氟鍵組成，氟原子緊密包裹碳主鏈，形成極強的化學屏蔽效應。除熔融堿金屬、高溫氟氣及三氟化氯外，PTFE幾乎不與任何常見腐蝕性介質發生反應。這使得PTFE彈簧蓄能密封圈耐腐蝕性能遠超丁腈橡膠、氟橡膠甚至部分金屬密封件。

具體表現包括：

• 耐強酸性：在98%濃硫酸、37%鹽酸中長期浸泡無變化

• 耐強堿性：耐受40%氫氧化鈉溶液，無水解或降解

• 耐有機溶劑：丙酮、甲苯、二氯甲烷中幾乎不溶脹

• 耐氧化劑：耐受次氯酸鈉、雙氧水等強氧化環境

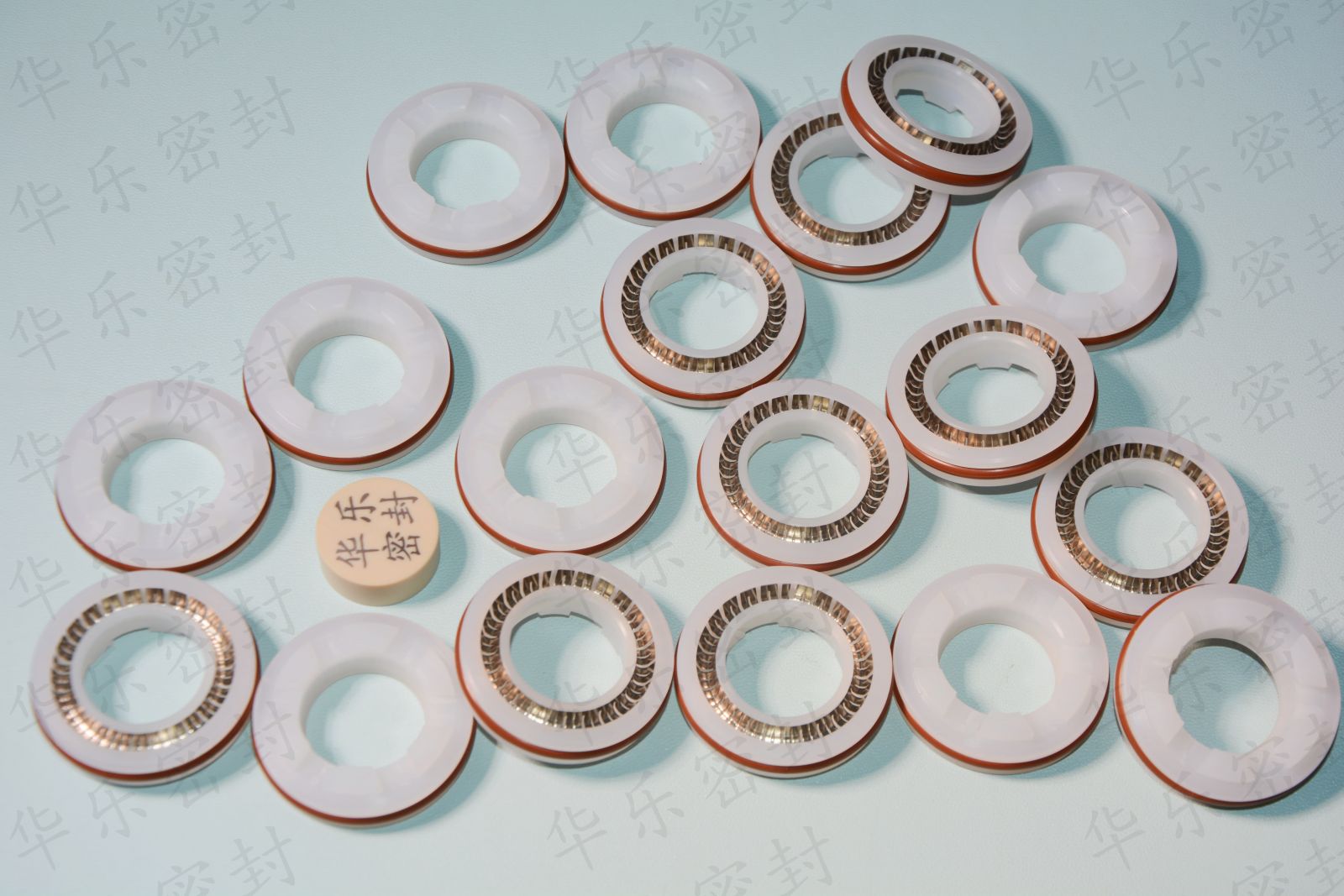

二、彈簧蓄能結構：在腐蝕環境下補償密封力

傳統PTFE密封件雖耐腐蝕，但存在冷流變形和彈性不足的問題。PTFE彈簧蓄能密封圈內部集成金屬彈簧（可選哈氏合金、Elgiloy、316L不銹鋼等耐蝕合金），在裝配時提供初始密封應力，并在PTFE磨損或溝槽尺寸變化時自動補償。

PTFE彈簧蓄能密封圈耐腐蝕性能不僅體現在材料本身，還體現在彈簧選材與介質匹配策略：

• 彈簧材質與流體隔離（被PTFE完全包裹），避免金屬腐蝕風險

• 彈簧類型（螺旋、斜圈、V型）可根據壓力等級優化

三、與常見密封材料的耐腐蝕對比

其中，FFKM雖性能優異，但單件成本往往是PTFE彈簧蓄能密封圈的5-10倍，且供貨周期長。因此，在絕大多數中等壓力（≤30MPa）、溫度-80℃～+200℃的腐蝕工況下，PTFE彈簧蓄能密封圈耐腐蝕性能具備極高的工程性價比。

四、典型腐蝕工況應用案例

1. 化工反應釜攪拌器密封

• 介質：發煙硫酸+氯苯

• 原密封失效周期：2周（FKM嚴重溶脹）

• 采用PTFE彈簧蓄能密封圈后：連續運行11個月無泄漏

2. 半導體濕法清洗設備

• 介質：SC-1（NH?OH+H?O?）、HF稀溶液

• 要求：無金屬離子析出、耐強氧化

• PTFE+全包裹彈簧設計完全滿足SEMI標準

3. 制藥發酵罐取樣閥

• 介質：含甲醇、丙酮的發酵液

• 溫度：130℃蒸汽滅菌

• 結論：PTFE彈簧蓄能密封圈在反復SIP/CIP清洗中保持穩定密封

五、選型與設計注意事項

盡管PTFE彈簧蓄能密封圈耐腐蝕性能優異，但工程應用中需注意三點：

1. 壓力限制：純PTFE抗擠出能力較弱，高壓（>20MPa）時建議加裝擋圈或采用增強型PTFE（如15%玻纖或碳纖填充）。

2. 安裝表面質量：溝槽表面粗糙度建議Ra≤0.8μm，避免磨損PTFE表層。

3. 彈簧材料確認：對于超強腐蝕（如濕氯氣），彈簧需選用哈氏合金C-276或鉭合金。

六、總結與選型建議

PTFE彈簧蓄能密封圈耐腐蝕性能使其成為強酸、強堿、有機溶劑及高溫水蒸氣工況下最可靠的密封解決方案之一。相比于普通橡膠密封件，它在化學穩定性上具有壓倒性優勢；相比于全氟醚橡膠，它在成本與供貨周期上更具實用性。

對于腐蝕性流體密封需求，建議按以下流程選擇：

1. 明確介質成分、溫度、壓力

2. 確認是否有金屬離子限制（半導體/制藥行業）

3. 由密封供應商進行PTFE彈簧蓄能密封圈彈簧選型與溝槽設計驗證

如需針對具體工況的耐腐蝕測試數據或樣品測試，歡迎聯系我們的技術團隊。我們提供材料兼容性報告與有限元密封分析服務，幫助您從根本上消除腐蝕泄漏隱患。
